Použití

Modifikace volného uložení Simotec na oboustranně variabilní axiální zarážku na profilech siFramo. Ložisko se může nadále volně pohybovat v ose trubky, ale je specificky omezeno na obou stranách. Tím je zajištěna definovaná dráha posuvu.

Objem dodávky

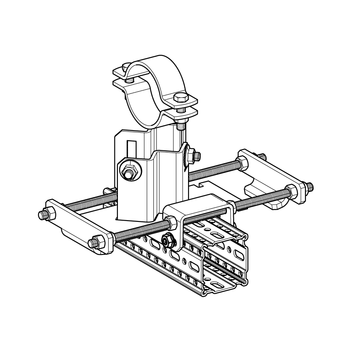

Axiální zarážka VAS F se skládá z:
1 držáku pevného bodu
2 axiálních zarážek
2 závitových tyčí M12 x 500
12 šestihranných matic M12

Montáž

Kluzná deska volného uložení je demontována. Připojení axiální zarážky k nosné konzoli F 80 nebo F 100 je pomocí 4 samořezných šroubů FLS F. Závitové tyče o délce 500 mm se na místě zkrátí na požadovanou délku. Požadovanou dráhu posuvu lze flexibilně nastavit pomocí matic až do maximálního vysunutí 125 mm. To odpovídá polovině posuvné desky vůči okraji profilu. Síly v axiálním směru lze dosáhnout pouze při správném použití protiskluzových zařízení (např. klínů). Ta musí být zajištěna při návrhu potrubí a je za ně zodpovědný výrobce potrubí.

Technické údaje

Zatížení podpěr odpovídá hodnotám úhlu pevného bodu XW F (viz dokumentace v katalogu), avšak v axiálním směru maximálně 12 kN na axiální zarážku.
